PDP 8/E

Le PDP-8/E est un modèle de la famille des mini-ordinateurs 12 bits de la Digital Equipment Corporation (DEC), introduit en 1970. Il ne modifie pas l’architecture du PDP-8 du point de vue du programmeur (même mot de 12 bits, même compatibilité), mais il transforme profondément le produit sur le plan industriel : adoption massive des circuits intégrés TTL, réduction du nombre de cartes, amélioration de la fiabilité et de la maintenabilité, et surtout mise en avant du bus OMNIBUS qui facilite l’extension mémoire et l’intégration de périphériques. Conçu pour être plus compact et plus modulaire, le PDP-8/E devient un excellent « ordinateur-outil » pour l’instrumentation, le contrôle de processus et les applications temps réel, au moment où l’informatique s’installe durablement dans les laboratoires et les ateliers.

Fiche rapide

• Constructeur : Digital Equipment Corporation (DEC)
• Date d’introduction : 1970
• Catégorie : mini-ordinateur (minicomputer)
• Architecture : 12 bits (compatibilité PDP-8)
• Technologie : logique à circuits intégrés TTL (SSI/MSI)
• Bus : OMNIBUS (backplane unifié, modularité)
• Mémoire adressable : jusqu’à 32K mots (selon configuration et options)

Une modernisation industrielle : du discret au circuit intégré

Le PDP-8/E marque le passage d’une électronique plus « artisanale » à une conception fondée sur des circuits intégrés TTL. Cette transition réduit la complexité matérielle (moins de modules, moins d’interconnexions), diminue la consommation et la dissipation thermique, et améliore la fiabilité globale. L’objectif n’est pas d’introduire un nouveau paradigme informatique, mais de rendre la plateforme plus robuste, plus standardisée et plus simple à produire et à dépanner, ce qui est déterminant pour les usages industriels et instrumentaux où l’arrêt d’une machine a un coût réel.

L’OMNIBUS : une modularité enfin rationnelle

L’une des signatures du PDP-8/E est l’adoption du bus OMNIBUS, un fond de panier unifié qui facilite l’ajout de cartes et d’options : extensions mémoire, interfaces d’entrées/sorties, contrôleurs de stockage, cartes d’acquisition, liaisons série, etc. Là où les configurations plus anciennes peuvent devenir rapidement complexes à faire évoluer, l’OMNIBUS offre une structure d’extension plus propre et plus reproductible. Sur le terrain, cela se traduit par des machines mieux adaptées aux besoins spécifiques : un PDP-8/E peut devenir un contrôleur dédié, une station d’acquisition, ou un système de supervision, en combinant des modules standard.

Prix et diffusion : un PDP-8 plus accessible

Le PDP-8/E s’inscrit dans une logique de démocratisation continue par le coût. Son prix de base est souvent donné autour de 6 500 dollars à l’introduction (selon configuration), et DEC continue à ajuster ses offres pour rester très compétitif. Ce positionnement, combiné à la fiabilité et à la modularité, renforce l’attrait du PDP-8/E pour les organisations qui veulent un ordinateur « proche du procédé » : laboratoires, services techniques, ateliers, industrie, instrumentation scientifique. Dans ce contexte, l’ordinateur n’est plus seulement un outil de calcul généraliste, mais un composant d’un système plus vaste (mesure, contrôle, enregistrement, pilotage).

Programmation : continuité, compatibilité et pragmatisme

Du point de vue logiciel, le PDP-8/E conserve l’écosystème PDP-8 : programmation en assembleur pour les applications temps réel et bas niveau, et utilisation d’environnements comme OS/8 pour le développement et l’exploitation. Cette compatibilité est un avantage majeur : les utilisateurs peuvent reprendre leurs programmes, leurs routines d’E/S et leurs méthodes, tout en bénéficiant d’une plateforme plus fiable et mieux extensible. Le PDP-8/E s’inscrit donc dans une logique d’évolution « sans rupture » pour les équipes techniques, avec un gain immédiat sur l’exploitation quotidienne.

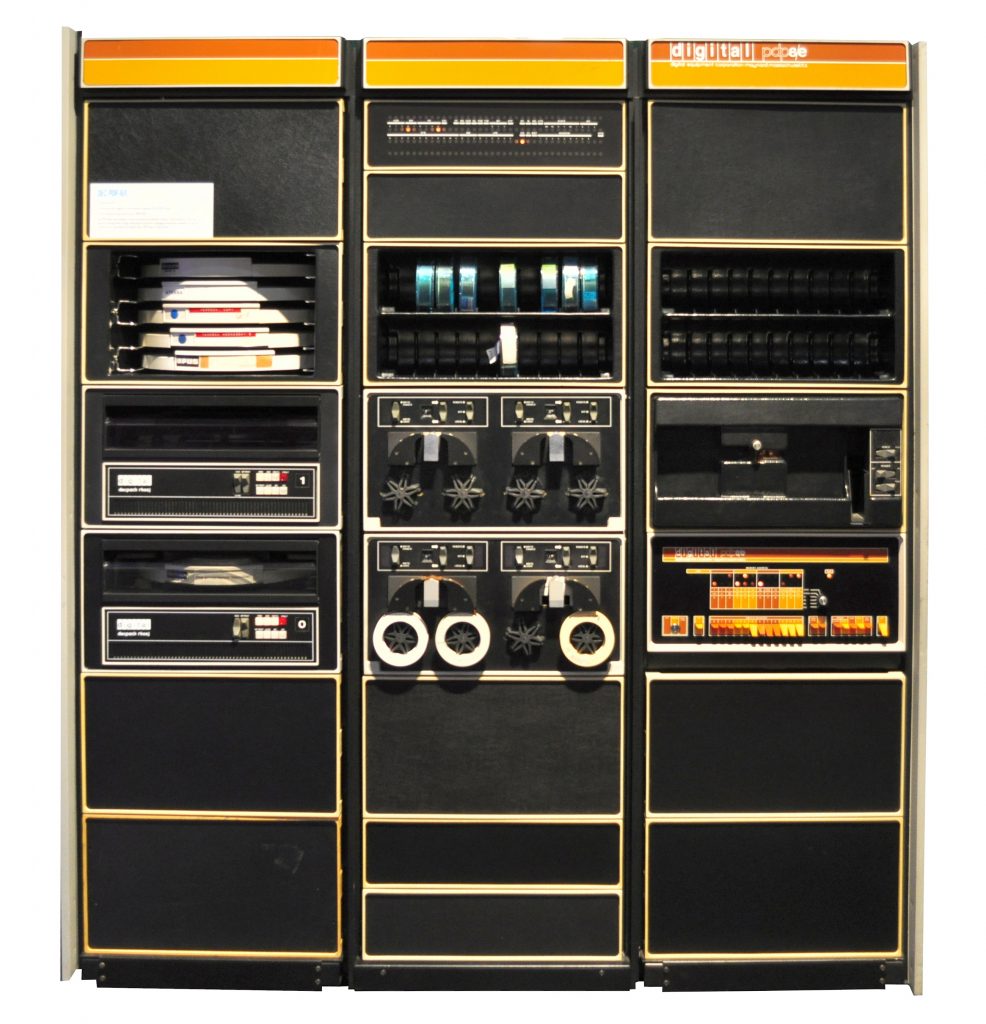

Ce que constituait un système PDP-8/E

• un ordinateur PDP-8/E.
• Le système inclut également un Teletype® Model 33 ASR. Ce périphérique assure les entrées et sorties texte, ainsi que le chargement et la sauvegarde des programmes par bande papier grâce à son lecteur et à son perforateur.
• Un élément central est le convertisseur analogique-numérique, généralement sur 10 bits. Il permet l’acquisition de signaux analogiques issus de capteurs, avec des circuits d’échantillonnage et de maintien, et parfois un multiplexeur pour plusieurs voies.
• Le système peut aussi inclure un contrôle d’affichage graphique par points. Celui-ci pilote un oscilloscope, utilisé comme écran vectoriel pour visualiser des données expérimentales en temps réel.
• Enfin, un horloge temps réel programmable complète souvent l’ensemble. Elle fournit plusieurs plages de comptage, de la microseconde à la dizaine de millisecondes, indispensables pour les mesures temporelles et le contrôle de processus.

Dans cette configuration, le PDP-8/E devient un véritable ordinateur d’instrumentation. Il ne se limite plus au calcul, mais s’intègre directement dans un dispositif de mesure, de contrôle et d’observation.

Un mini-ordinateur taillé pour l’instrumentation et le temps réel

Dans les faits, le PDP-8/E brille dans les usages déterministes : acquisition de données, supervision, contrôle de processus, pilotage de dispositifs expérimentaux, automatisation. La combinaison d’un processeur simple, d’une intégration matérielle modernisée et d’une architecture d’extension rationnelle (OMNIBUS) en fait un système fiable et adaptable. À une époque où les microprocesseurs n’ont pas encore totalement pris le relais, le PDP-8/E représente une solution intermédiaire très efficace : assez puissant pour de nombreuses tâches, suffisamment simple pour être maîtrisé, et assez modulaire pour s’insérer dans des environnements techniques variés.

Pourquoi le PDP-8/E a marqué une étape

• Modernisation sans rupture : même architecture 12 bits, mais une machine plus compacte et plus fiable.
• OMNIBUS : extension mémoire et intégration de périphériques simplifiées.
• Réduction des coûts : meilleur rapport utilité/prix, diffusion renforcée.
• Usages industriels : instrumentation, contrôle, temps réel, systèmes dédiés.

Liens

• Le site de Bernhard Baehr propose un émulateur graphique du PDP-8/E particulièrement fidèle, qui reproduit le panneau frontal et le comportement réel de la machine. Contrairement aux simulateurs orientés programmation, cet émulateur met l’accent sur l’interaction opérateur : interrupteurs, voyants et registres sont visibles et manipulables, offrant une immersion proche de l’utilisation historique du PDP-8/E.

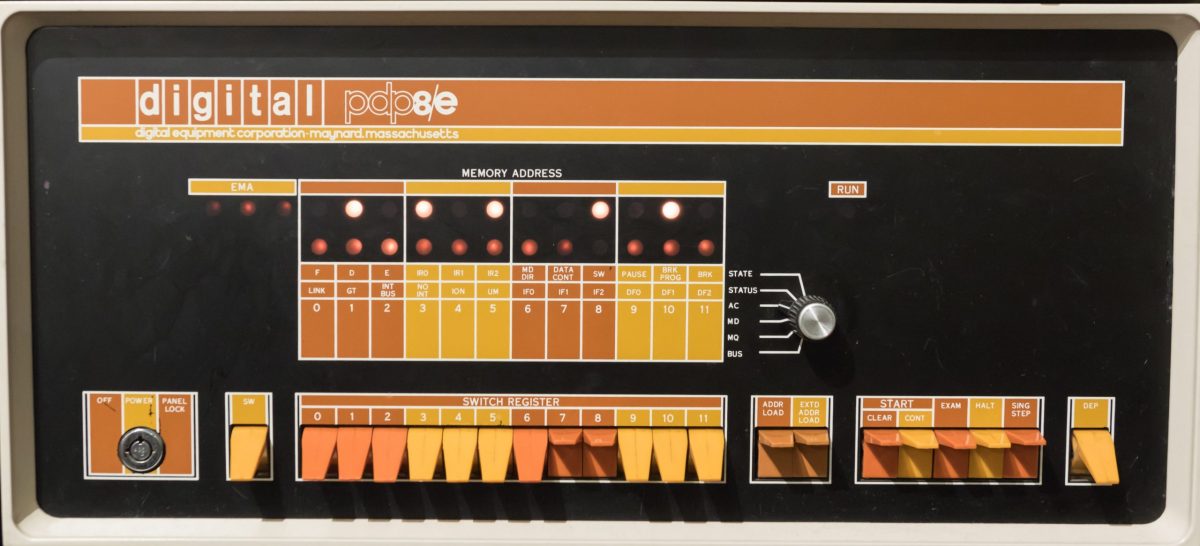

Photo de couverture par Michael Dunn from Silicon Valley, USA – Living Computers – DEC PDP-8, CC BY 2.0, Link
